Beschreibung

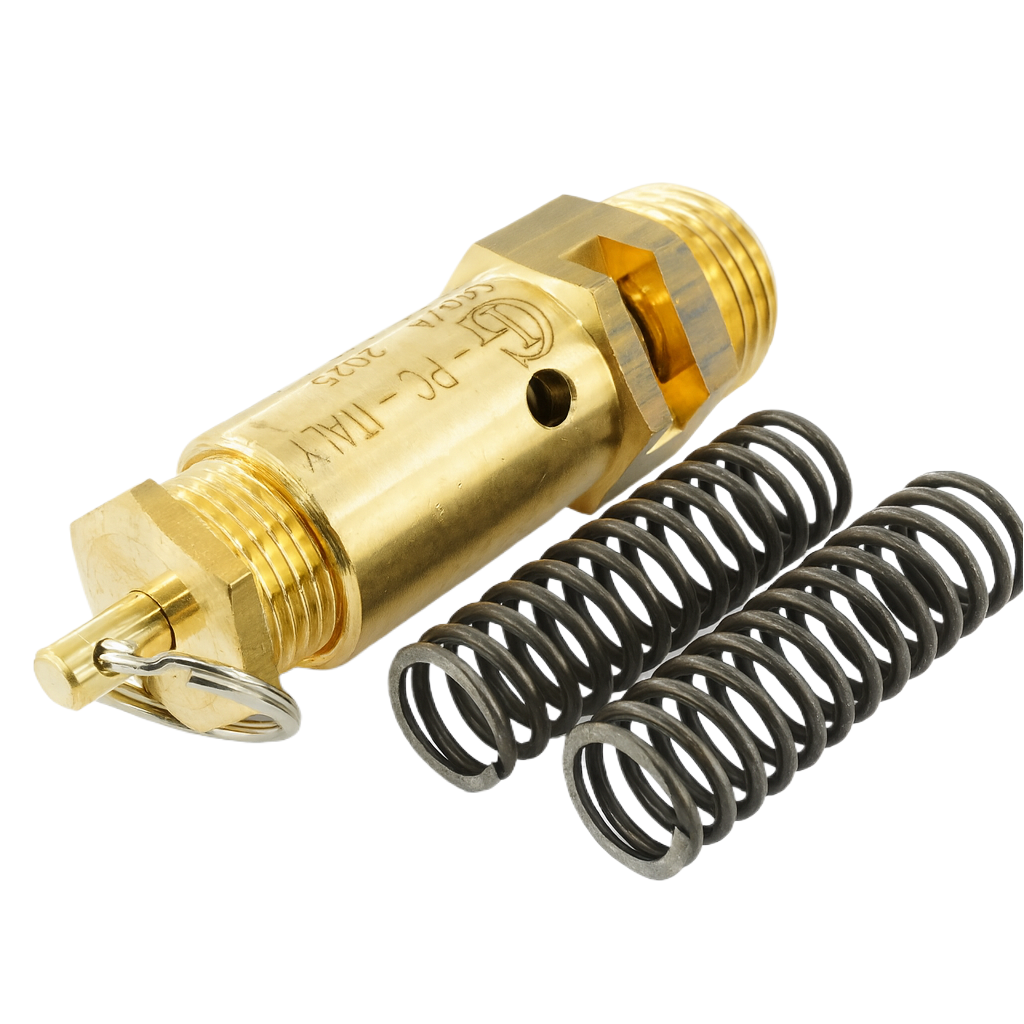

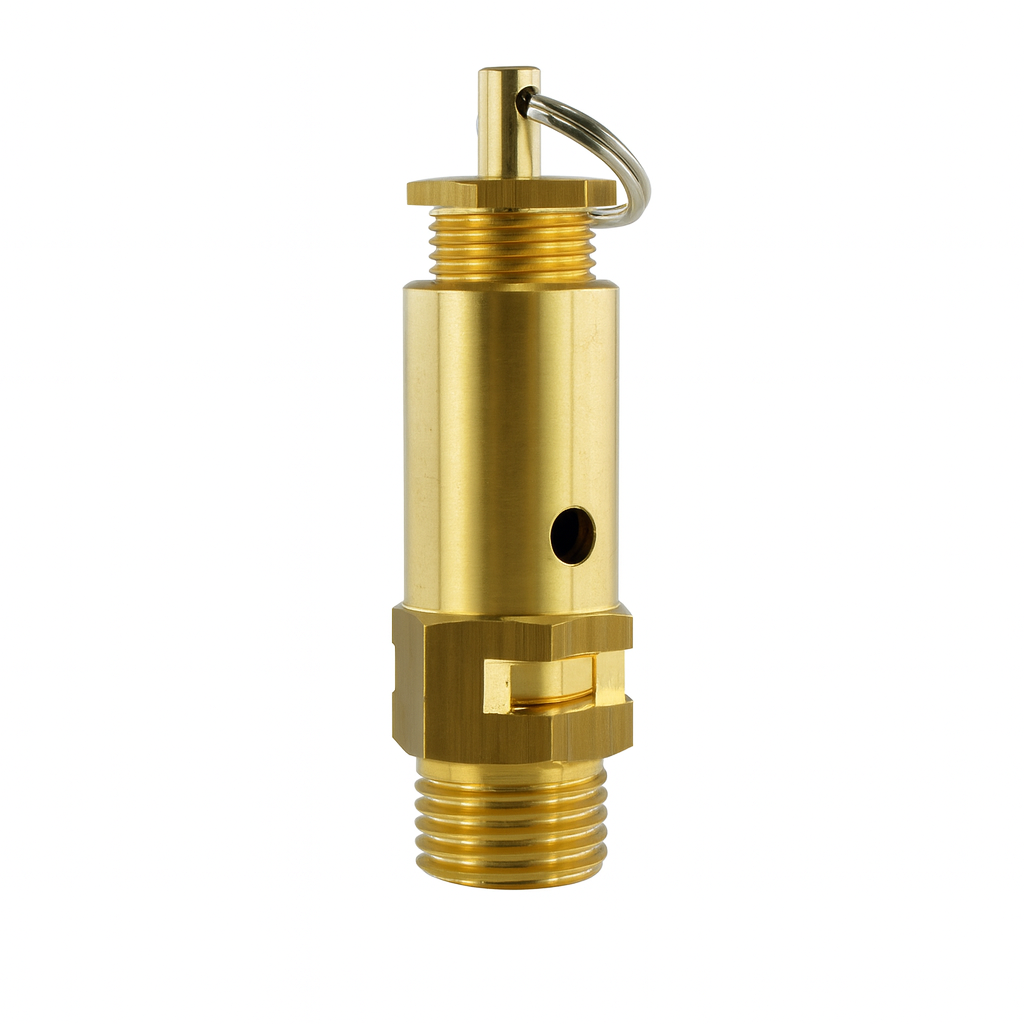

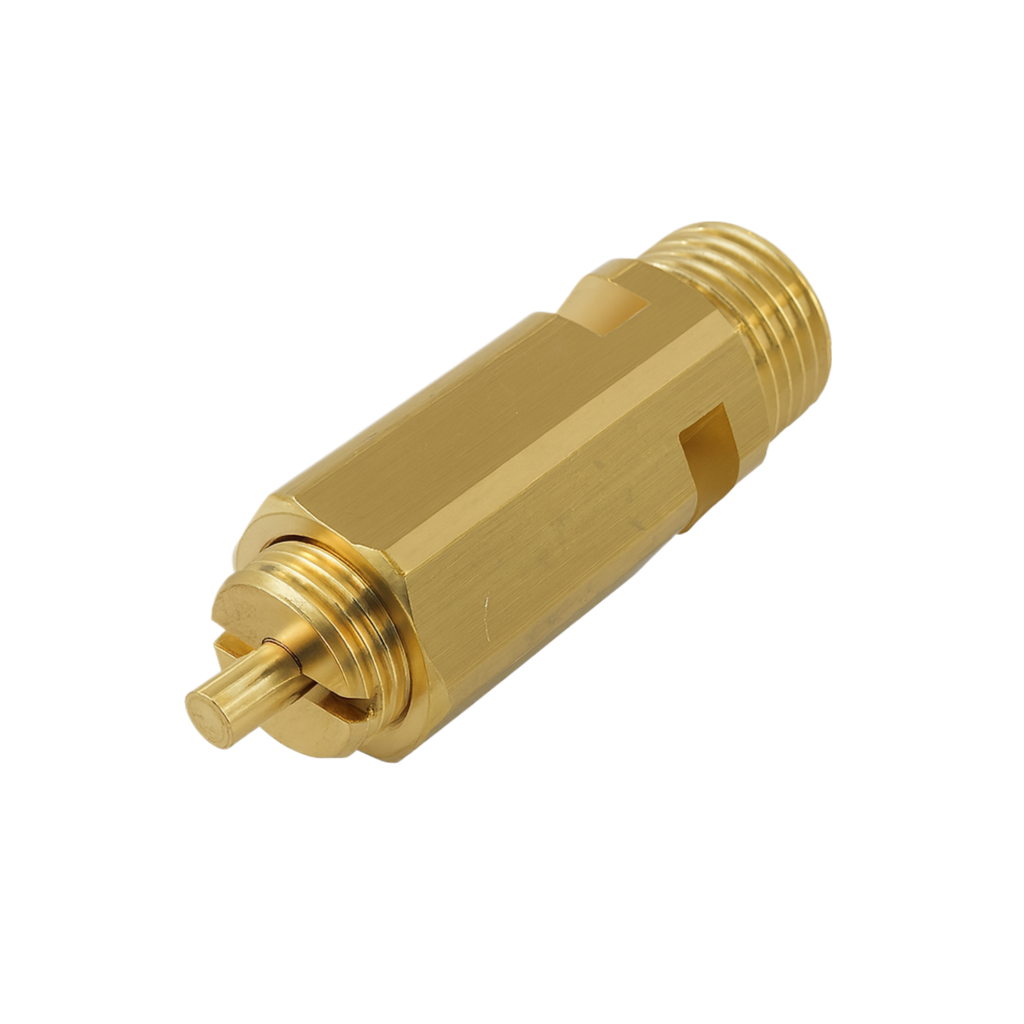

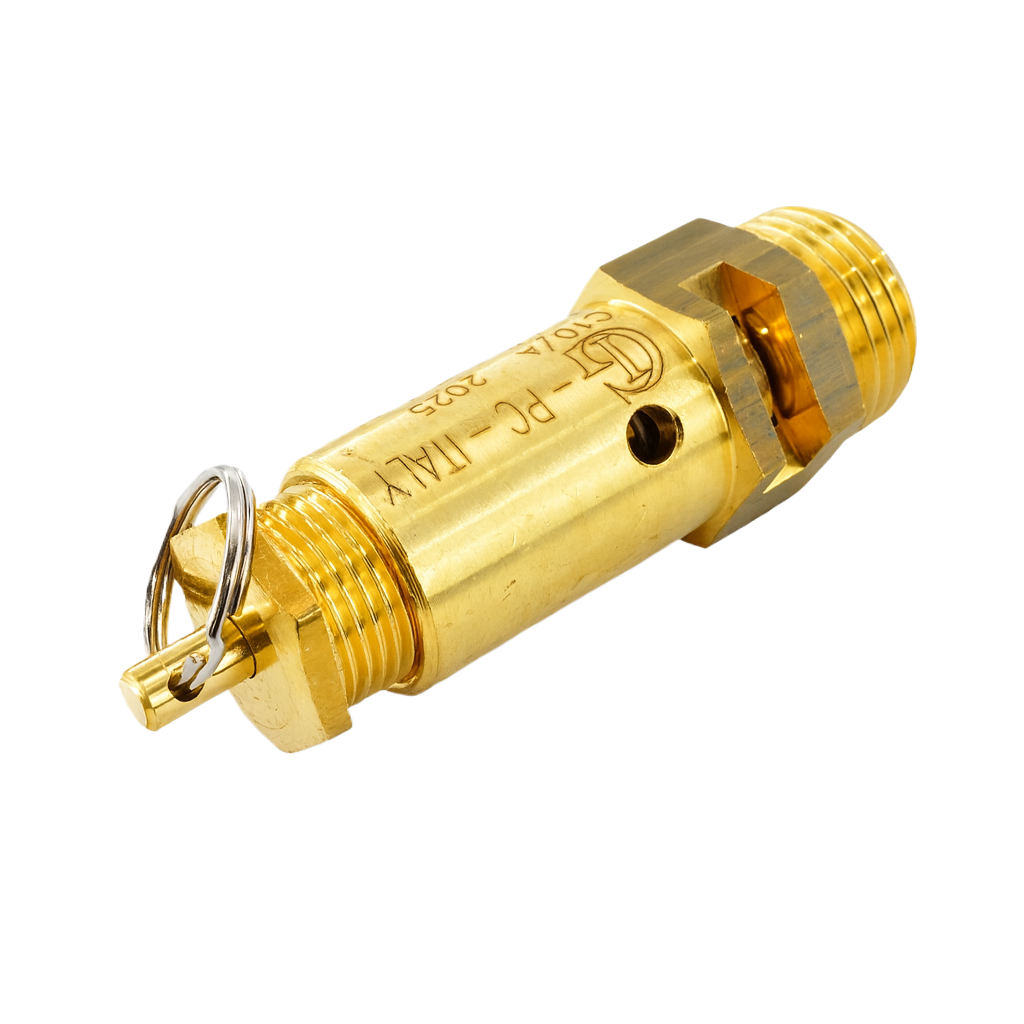

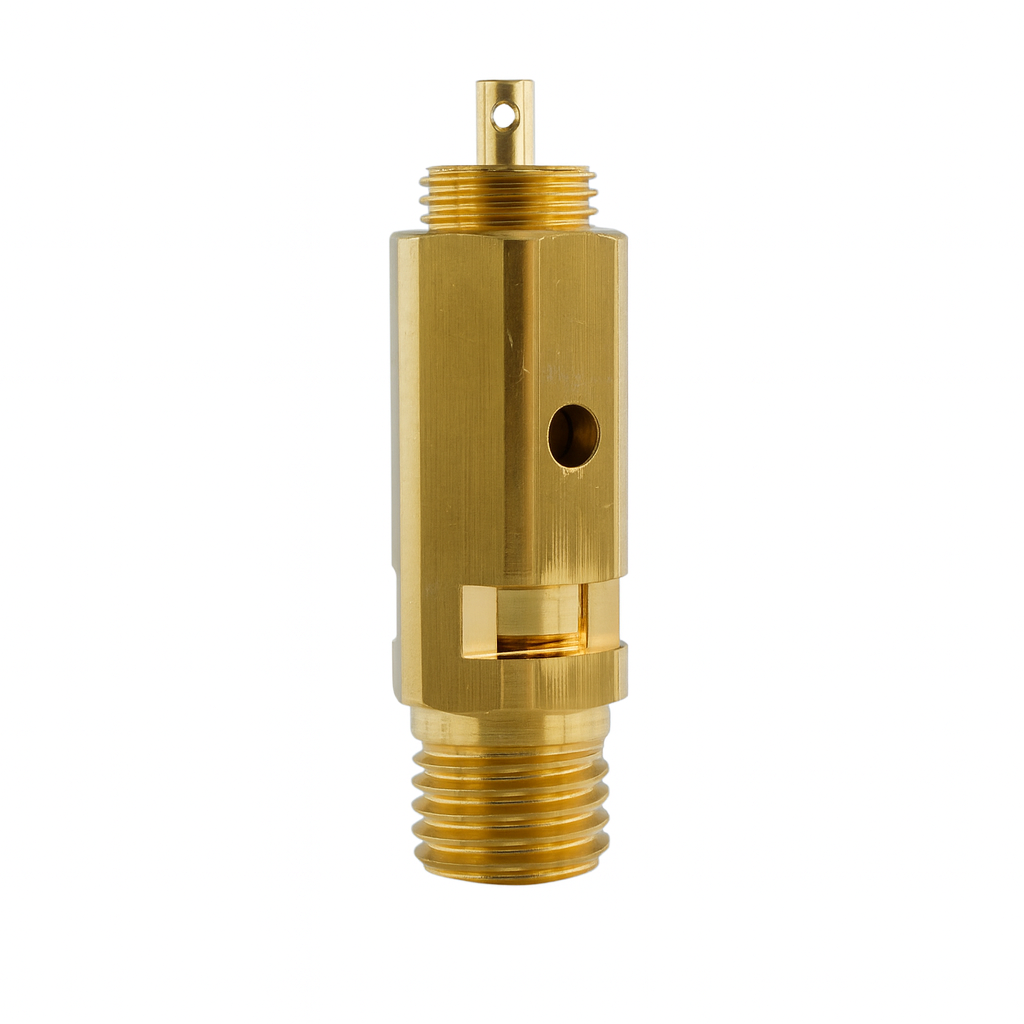

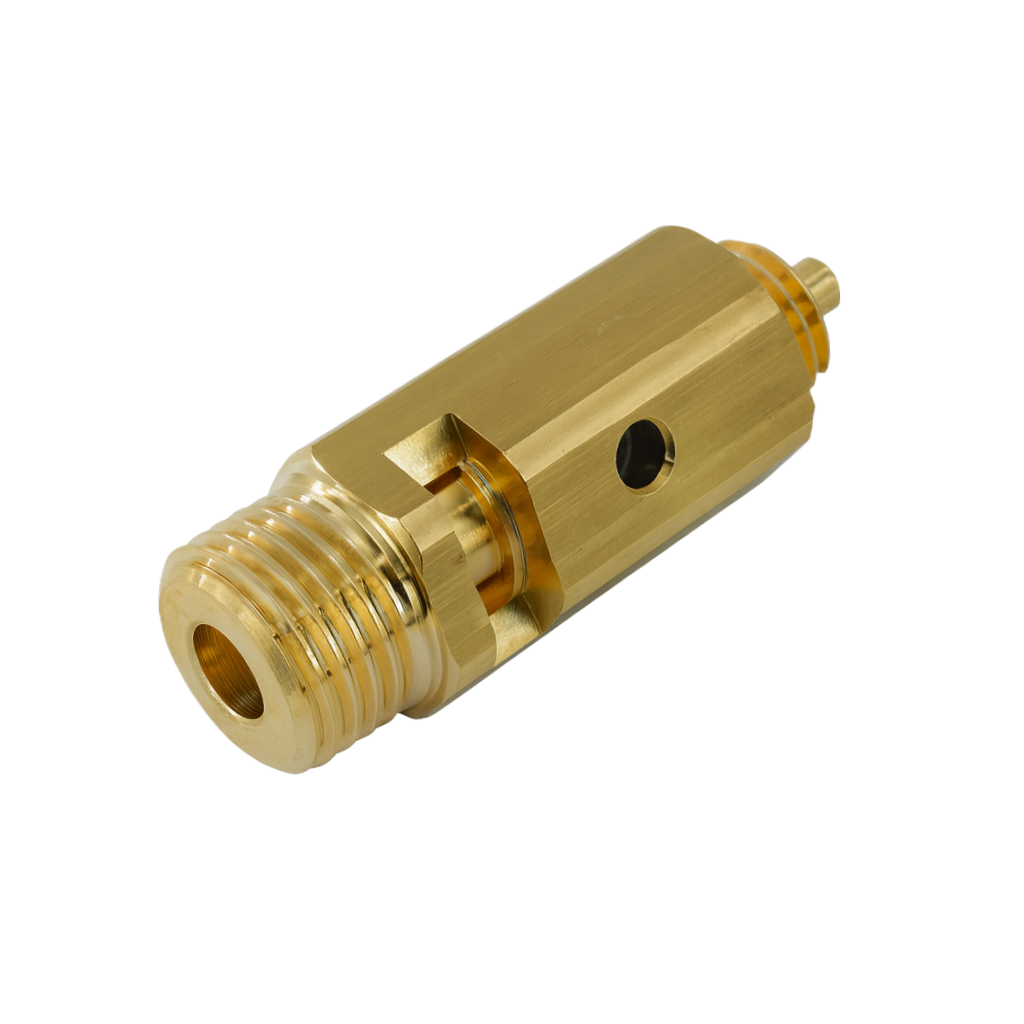

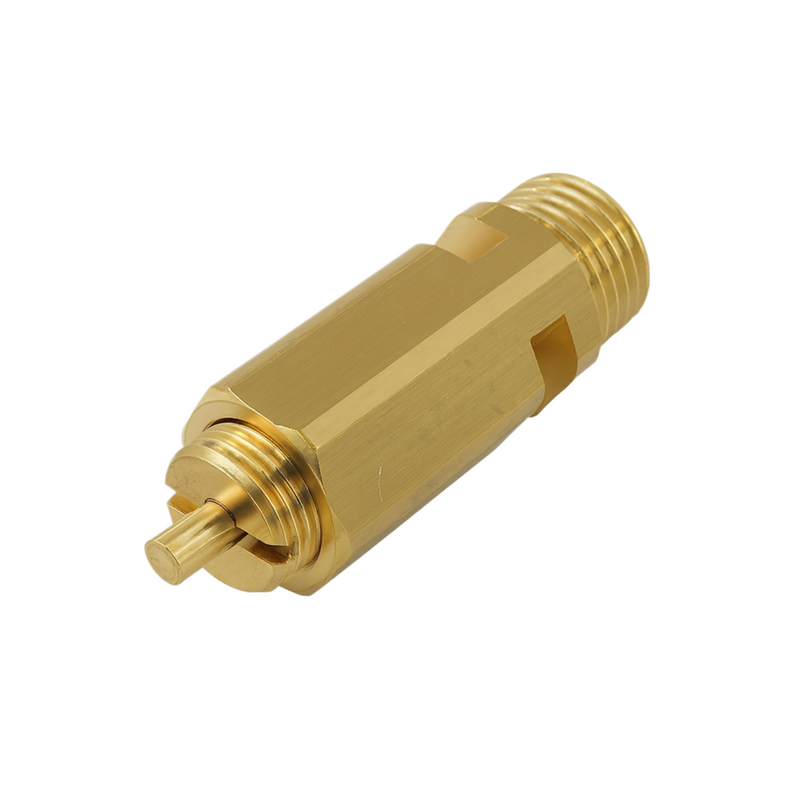

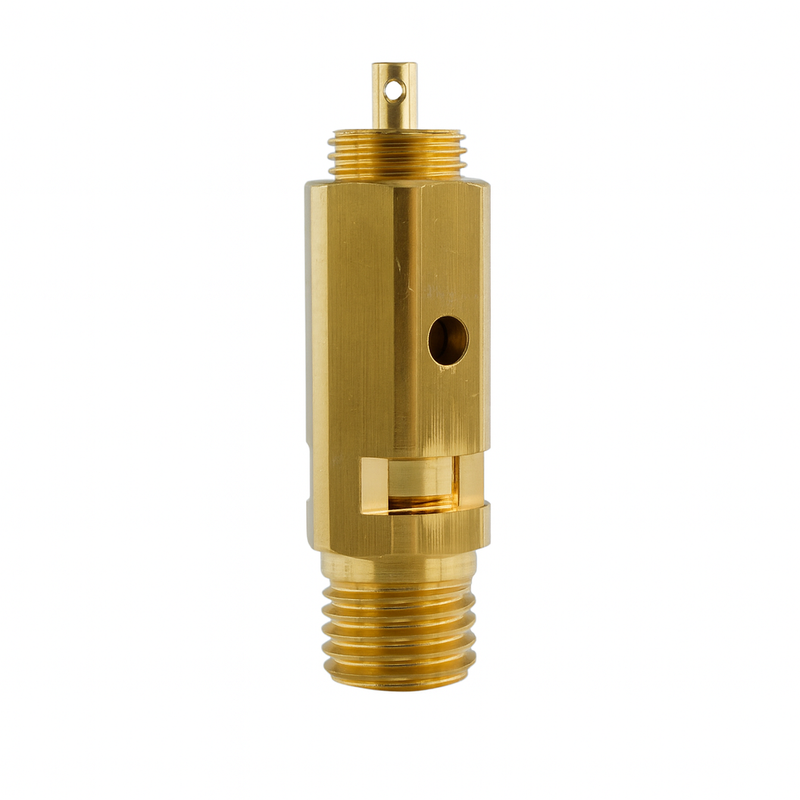

Sicherheitsventil einstellbar (1–16 bar) – für Druckluft & Gase, nicht bauteilgeprüft
Dieses einstellbare Sicherheitsventil ist die ideale Lösung zum Schutz Ihrer Druckluftanlagen, Kessel, Kompressoren und Rohrleitungssysteme. Als Überdruckventil verhindert es zuverlässig gefährliche Drucküberschreitungen und öffnet bei Erreichen des definierten Ansprechdrucks – frei abblasend und ohne zusätzliche Steuerung.
Es handelt sich um ein nicht bauteilgeprüftes Prüfungsventil, das für ungiftige, nicht brennbare Gase wie Druckluft ausgelegt ist. Je nach Variante bietet es unterschiedliche Abblasleistungen und ist in den Gewindegrößen G 1/4", G 3/8" und G 1/2" erhältlich.

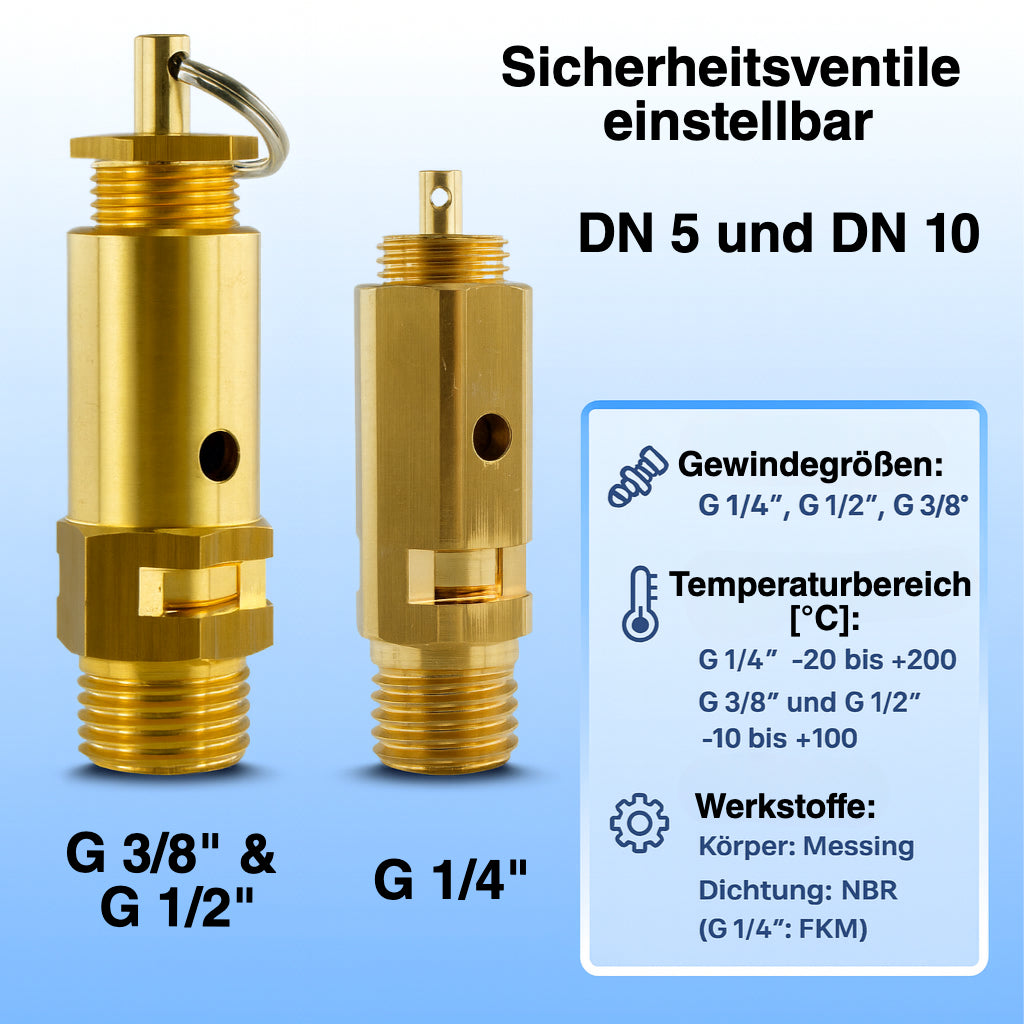

Technische Highlights:
- Werkstoffe: Gehäuse aus Messing, Dichtung aus NBR (bei G 1/4" aus FKM)
- Medien: Druckluft & ungiftige, nicht brennbare Gase
- Temperaturbereich:
- G 1/4": -20 °C bis +200 °C
- G 3/8" & G 1/2": -10 °C bis +100 °C
- Druckbereich: Einstellbar von 1 bis 16 bar
- Bauform: Frei abblasendes Schutzventil – kein Rückstau
Dieses Druckbegrenzungsventil überzeugt durch seine kompakte Bauweise, die einfache Einstellung des Ansprechdrucks und hohe Betriebssicherheit. Ideal als Druckentlastungsventil, Notentlassungsventil, Sicherheitsabschlagventil oder Entlüftungsventil in diversen Anwendungen.
Hinweis: Bitte beachten Sie, dass der gelieferte Artikel in Form, Farbe oder Größe von den Online-Abbildungen abweichen kann, da wir für die Darstellung nur eine Größe fotografieren. Die Studiobeleuchtung kann zudem den Farbton leicht verändern.
|

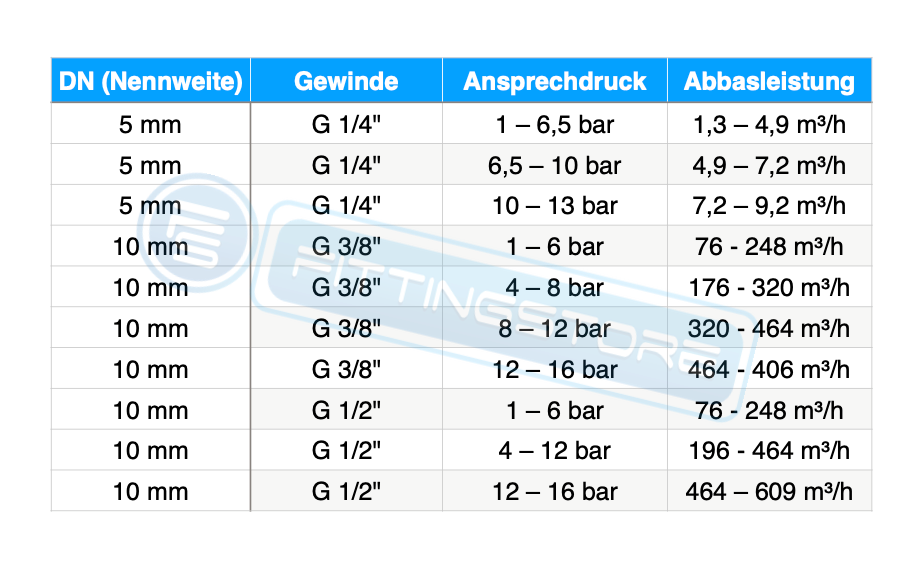

DN |
Gewinde |
Ansprechdruck |
Abblasleistung |
|
5 |
G 1/4" |
1 – 6,5 bar |
1,3 – 4,9 m³/h |
|
5 |
G 1/4" |
6,5 – 10 bar |
4,9 – 7,2 m³/h |
|
5 |
G 1/4" |
10 – 13 bar |
7,2 – 9,2 m³/h |
|
10 |
G 3/8" |
1 – 6 bar |
76 - 248 m³/h |
|
10 |
G 3/8" |
4 – 8 bar |
176 - 320 m³/h |
|
10 |
G 3/8" |
8 – 12 bar |
320 - 464 m³/h |
|
10 |
G 3/8" |
12 – 16 bar |
464 - 406 m³/h |
|
10 |
G 1/2" |
1 – 6 bar |
76 - 248 m³/h |
|
10 |
G 1/2" |
4 – 12 bar |
196 - 464 m³/h |
|
10 |
G 1/2" |
12 – 16 bar |
464 – 609 m³/h |
